Van màng PVDF - DN15-DN200, Khí nén & Thủ công, Màng ngăn PTFE/EPDM, ANSI/DIN/JIS

Hình thức thanh toán:L/C,D/P,T/T,D/A,Paypal

Incoterm:FOB,CFR,CIF

Đặt hàng tối thiểu:1

Giao thông vận tải:Ocean,Land,Air

Thuộc tính sản phẩm
Khả năng cung cấp & Thông tin bổ...
Đóng gói và giao hàng
Other information

Thuộc tính sản phẩm

Thương hiệu: Huiya (HY)

Diaphragm Material:: PTFE+EPDM (Standard) / FEP+EPDM / EPDM / FKM (Viton)

Flange Standard:: ANSI B16.5 / DIN PN10-PN16 / JIS 10K

Operation:: Manual Handwheel / Pneumatic Single-Acting / Pneumatic Double-Acting

Pneumatic Actuator:: Aluminum Alloy, Anti-corrosion Coated

Optional Accessories:: Solenoid Valve, Limit Switch Box, E/P Positioner, Filter Regulator, Manual Override

Design Standard:: ASME B16.34 / ISO 16135 / EN ISO 16135 / DIN 3441

Test Standard:: API 598 / ISO 5208

Chứng Nhận Chất Lượng:: ISO 9001:2015 / ISO 14001 / IATF 16949

Đăng Kí:: Chất bán dẫn Quy trình ướt / Chất điện phân pin lithium / Axit đậm đặc (HF, H2SO4, HCl, HNO3) / Hóa chất Fluoro / Nước siêu tinh khiết / Xử lý hóa học

Truyền Thông Dòng Chảy: Hydrofluoric Acid, Sulfuric Acid, Hydrochloric Acid, Sodium Hypochlorite, LiPF6 Electrolyte, Ultrapure Water

Màu Sắc: Tự nhiên / Trắng (thân PVDF)

Nguồn Gốc: Sản xuất tại Trung Quốc - Đồng Hương, Chiết Giang

MOQ: 10 miếng

Lead Time: Stock: 2 days / Custom: 5-7 days / 100+ pcs: 7 days

Vật Mẫu: Miễn phí, thu cước vận chuyển

OEM/ODM: Supported (private label, custom marking, branded packaging)

Sản Xuất Hàng Năm: Hơn 30.000 van PVDF

Kích Thước Nhà Máy: 12.000+ m2

Model Number: HY-PVDF-DV

Valve Structure:: Weir-Type Diaphragm

Pressure Rating:: PN10 / PN16 (10-16 Bar)

End Connection:: Flange / True Union

Working Temperature:: -20°C to +120°C

Size Range: DN15 - DN200 (1/2" to 8")

Body Material: 100% Virgin PVDF

Khả năng cung cấp & Thông tin bổ...

Giao thông vận tải: Ocean,Land,Air

Hình thức thanh toán: L/C,D/P,T/T,D/A,Paypal

Incoterm: FOB,CFR,CIF

Đóng gói và giao hàng

Tải về

The file is encrypted. Please fill in the following information to continue accessing it

PVDF-flanged-diaphragm-valve-ansi-din-jis.jp

Khả năng tương thích tiêu chuẩn kép: Được thiết kế với các đầu có mặt bích đáp ứng các tiêu chuẩn DIN, ANSI và JIS để dễ dàng lắp đặt trên toàn cầu.
Khả năng chống ăn mòn tối đa : Vật liệu thân máy có sẵn bằng UPVC, CPVC, PPH hoặc PVDF để xử lý các hóa chất mạnh nhất.
Niêm phong vượt trội: Có màng ngăn hai lớp PTFE + EPDM hiệu suất cao để không rò rỉ và kéo dài tuổi thọ.

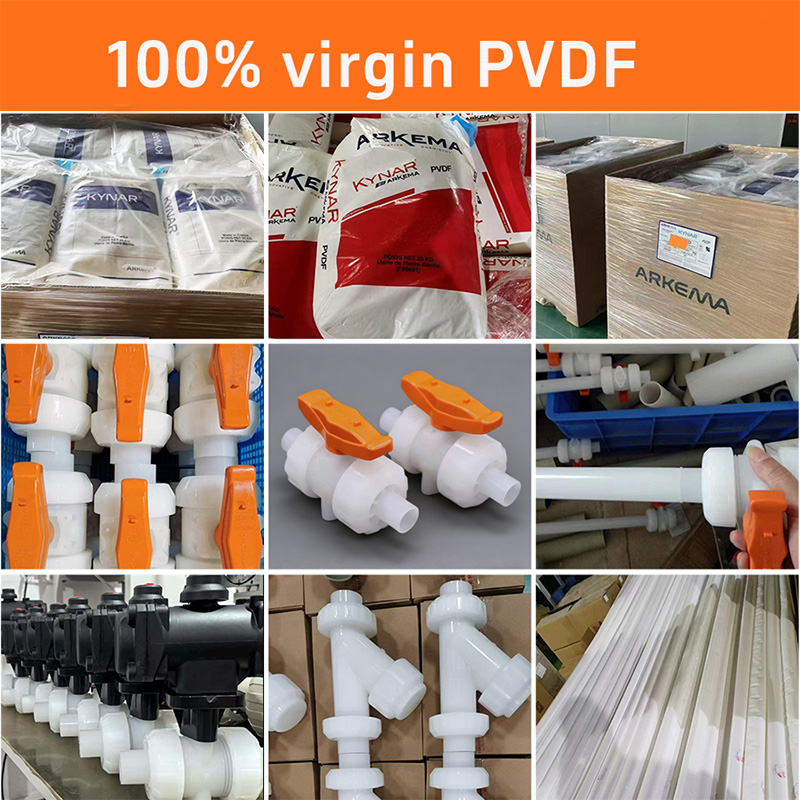

Van màng PVDF 100% Virgin , được kiểm tra áp suất 100% trước khi giao hàng.


Lưu ý: Trên đây là van UPVC đã tháo rời để tham khảo. Van màng mặt bích PVDF có cấu hình bên trong giống như các mẫu UPVC, chỉ khác nhau ở vật liệu của thân van.

Van màng sử dụng vật liệu bịt kín chất lượng cao, có độ biến dạng nén thấp hơn cho màng ngăn và đệm, mang lại hiệu suất bịt kín tối ưu .
Van màng được thiết kế sao cho áp suất được phân bổ đều. Thiết kế này cho phép giảm mô-men xoắn của bánh xe tay và duy trì khả năng ngắt ở mô-men xoắn thấp.
Cấu trúc van màng không có góc chết, không gây ô nhiễm môi trường, chống ăn mòn mạnh, không bị mòn bao bì và hiệu suất bịt kín bên trong tuyệt vời.
Kiểm soát chặt chẽ quá trình gia công, lắp ráp. Việc điều chỉnh dòng chảy ổn định và chính xác hơn.

PVDF Flanged Diaphragm Valves Parts&Material
No.	Parts	Materials
1	gauge cover	PC
2	stud nut	steel,stainless steel
3	Hand wheel	ABS,FRPP
4	Bonnet	PVDF
5	sleeve	cast iron,copper alloy
6	Board	Plastc-coated steel,stainless steel
7	Stud Bolt &Nut	steel,stainless steel
8	Stem	steel,stainless steel,copperalloy
9	Body	PVDF
10	compressor	PVDF,CPVC,，cast iron
11	Cushion	EPDM
12	Diaphragm	EPDM,FPM,FEP,PFA,PTFE
13	Grease Nipple	copperalloy,stainless steel DN80-300 used only

PVDF DIN Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	HG/DIN	HG/DIN	HG/DIN		HG/DIN	HG/DIN
15	95	65	125	14	4	14
20	105	75	135	16	4	14
25	115	85	145/160	16	4	14
32	135	100	160/180	16	4	18
40	145	110	180	16	4	18
50	160	125	210/230	18	4	18
65	180	145	250	22	4	18
80	195	160	300	25	8	18
100	215	180	350	25	8	18
125	255	210	405	30	8	18
150	280	240	460	30	8	22
200	340	295	575	38	8	22
250	395	350	685	38	12	22
300	480	400	790	40	12	22

PVDF ANSI Flanged Diaphragm Valves Dimensions Table
DN	D1(mm/inch)	D(mm/inch)	L(mm/inch)	h(mm/inch)	n	φ(mm/inch)
ANSI	ANSI	ANSI	ANSI	ANSI
15	95 / 3.74	60 / 2.36	110 / 4.33	14 / 0.55	4	16 / 0.63
20	100 / 3.94	70 / 2.76	120 / 4.72	16 / 0.63	4	16 / 0.63
25	125 / 4.92	79 / 3.11	130 / 5.12	16 / 0.63	4	16 / 0.63
32	135 / 5.31	89 / 3.5	160 / 6.3	16 / 0.63	4	16 / 0.63
40	145 / 5.71	98 / 3.86	180 / 7.09	16 / 0.63	4	16 / 0.63
50	160 / 6.3	121 / 4.76	210 / 8.27	18 / 0.71	4	19 / 0.75
65	180 / 7.09	140 / 5.51	250 / 9.84	22 / 0.87	4	19 / 0.75
80	195 / 7.68	152 / 5.98	280 / 11.02	25 / 0.98	4	19 / 0.75
100	220 / 8.66	190 / 7.48	340 / 13.39	25 / 0.98	8	19 / 0.75
125	255 / 10.04	216 / 8.5	405 / 15.94	30 / 1.18	8	22 / 0.87
150	280 / 11.02	241 / 9.49	460 / 18.11	30 / 1.18	8	22 / 0.87
200	340 / 13.39	298 / 11.73	575 / 22.64	38 / 1.5	8	22 / 0.87
250	395 / 15.55	362 / 14.25	685 / 26.97	38 / 1.5	12	26 / 1.02
300	480 / 18.9	432 / 17.01	790 / 31.1	40 / 1.57	12	26 / 1.02

PVDF JIS Flanged Diaphragm Valves Dimensions Table
DN	D1(mm)	D(mm)	L(mm)	h(mm)	n	φ(mm)
DN	JIS	JIS	JIS	h(mm)	JIS	JIS
15	95	70	110	14	4	15
20	100	75	120	16	4	15
25	125	90	130	16	4	15
32	135	100	160	16	4	19
40	145	105	180	16	4	19
50	160	120	210	18	4	19
65	180	140	250	22	4	19
80	195	150	280	25	8	19
100	220	175	340	25	8	19
125	255	210	405	30	8	19
150	280	240	460/480	30	8	23
200	340	290	575	38	12*	23
250	395	355	685	38	12	25
300	480	400	790	40	16*	25

Cv reference value
100%full open		(Mpa)Temperature%Pressure chart
DN	CVvalue	DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	CVvalue	DN	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	5.4	15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	6.3	20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	7.2	25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	8.1	32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	23.4	40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	43.2	50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	76.5	65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	103.5	80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	166.5	100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	270	125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	360	150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	630	200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	900	250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	900	300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
